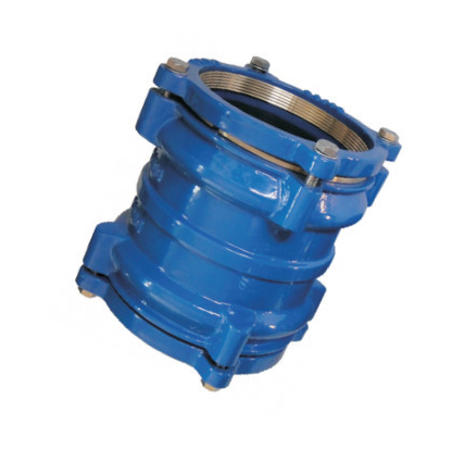

Муфта соединительная ДРК для ПВХ/ПНД/ПЭ труб DN150 (180)

Описание и устройство муфты соединительной ДРК для ПВХ/ПНД/ПЭ труб DN150 (180)

муфта соединительная ДРК для ПВХ/ПНД/ПЭ труб DN150 (180) предназначена для надежного и герметичного соединения труб из ПВХ, ПНД и ПЭ. Этот тип фитингов обеспечивает быстрый монтаж без необходимости использования специального оборудования, что делает его незаменимым при прокладке трубопроводов различного назначения. Муфта отличается высокой прочностью, устойчивостью к коррозии и долговечностью, что позволяет использовать ее в самых demanding условиях эксплуатации.

Конструкция включает несколько ключевых элементов, обеспечивающих ее надежность и удобство монтажа:

• Корпус – изготавливается из высокопрочного полиэтилена или полипропилена, устойчивого к механическим нагрузкам и химическим воздействиям.
• Уплотнительные кольца – резиновые или силиконовые манжеты, обеспечивающие герметичность соединения даже при высоком давлении.
• Зажимные кольца – металлические или пластиковые элементы, фиксирующие трубу внутри муфты и предотвращающие ее смещение.
• Резьбовые соединения (в некоторых моделях) – позволяют создавать разъемные узлы для удобства обслуживания трубопровода.

Благодаря продуманной конструкции муфта соединительная ДРК для ПВХ/ПНД/ПЭ труб DN150 (180) обеспечивает плотное соединение без зазоров, что исключает протечки и потерю давления в системе.

Области применения

• Водоснабжение – для монтажа трубопроводов холодного и горячего водоснабжения.
• Канализация – соединение канализационных труб в безнапорных системах.
• Орошение и дренаж – сборка систем полива и отвода грунтовых вод.
• Промышленные трубопроводы – транспортировка химических веществ, газов и других сред, совместимых с материалом муфты.
• Реконструкция труб – быстрый ремонт поврежденных участков без полной замены магистрали.

Преимущества

Использование муфт соединительных ДРК для ПВХ/ПНД/ПЭ труб  дает ряд значимых преимуществ:

1. Простота монтажа – установка выполняется без сварки и пайки, что ускоряет процесс сборки.
2. Универсальность – подходит для труб разных диаметров и материалов.
3. Герметичность – надежное соединение даже при высоком давлении и вибрациях.
4. Долговечность – устойчивость к коррозии, УФ-излучению и агрессивным средам.
5. Экономичность – снижение затрат на монтаж и обслуживание трубопровода.
6. Ремонтопригодность – возможность демонтажа и повторного использования.

Выбирая данную муфту вы получите оптимальное решение для быстрого и надежного соединения труб в различных инженерных системах. Ее универсальность, прочность и простота установки делают ее востребованной как в бытовом, так и в промышленном применении.

Монтаж, размещение и подготовка к эксплуатации муфты соединительной ДРК для ПВХ/ПНД/ПЭ труб DN150 (180)

Подготовка к монтажу

• Перед монтажом проверьте целостность муфты ДРК, наличие технической документации, отсутствие повреждений корпуса и уплотнения.
• Убедитесь, что внутри трубопровода нет грязи, песка, сварочных брызг и других посторонних включений.
• Поверхность кромок и прикромочных участков труб должна быть свободна от задиров и крупных шероховатостей для защиты уплотнительного кольца.
• Обработайте уплотнительное кольцо муфты силиконовой смазкой со стороны примыкания к корпусу.
• Убедитесь, что трубы не имеют углового отклонения от центральной оси.
• Для строповки тяжелых изделий используйте ленточные стропы, обхватывая ими корпус муфты. Строповка через проходное сечение и стяжные болты запрещена!

Процесс монтажа:

1. Ослабьте гайки стяжных болтов для максимального расширения уплотнительного кольца.
2. Вставьте трубы в муфту, обеспечив зазор между торцами 15–25 мм.
3. Равномерно затягивайте гайки стяжных болтов по перекрёстной схеме с моментом затяжки, указанным в таблице №5, с использованием динамометрического ключа. Следите за отсутствием перекосов.
4. Запрещается использовать ключи с удлинителями для затяжки крепежа.

Условия монтажа:

• Муфту можно устанавливать на подземных и наземных трубопроводах, как в вертикальных, так и в горизонтальных системах.
• Во время монтажа убедитесь, что трубопровод зафиксирован. Муфта не должна подвергаться изгибающим или растягивающим напряжениям.
• Готовая муфта ДРК, произведенная и отрегулированная заводом-изготовителем, поставляется в состоянии, пригодном для немедленного монтажа.
